Качество
Надежность
Современные технологии
для бесшумной канализации

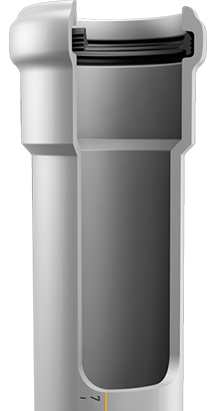

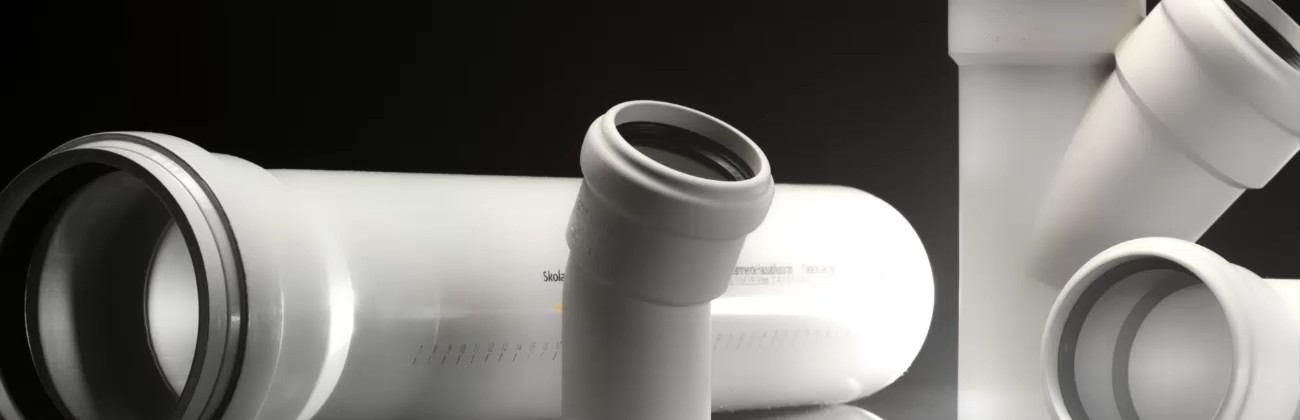

Система Skolan Safe постоянно подвергается контролю качества. В вопросах экологии, экономии и удобства эксплуатации она оправдывает самые смелые ожидания. Толстые стенки труб обеспечивают тишину и комфорт в помещении. Благодаря этому ее разрешено применять во всех отраслях высотного строительства. Среди других преимуществ системы: удобство прокладки и монтажа, препятствие распространению шума, косвенное влияние на повышение ценности недвижимости.
Материал: Минерализованный полипропилен (PP-MD)
Цвет: Светло-серый RAL 7035.
Уплотнения: Трёхлепестковое SBR (NBR) Запатентованное тройное уплотнение
Химическая стойкость: Применяется для агрессивных сред в диапазоне от pH 2 до pH 12
Торговое наименование: Ostendorf Skolan Safe
Выдерживаемое давление системы: 2 Атм.
Выдерживаемая температура стоков: 90 градусов
Область применения: Хоз бытовая канализация, внутри здания.
Степень звукоизоляции: III степень звукоизоляции – 17 Дб
Срок службы: до 100 лет.
Структура трубы: Сплошная стенка
Маркировка:

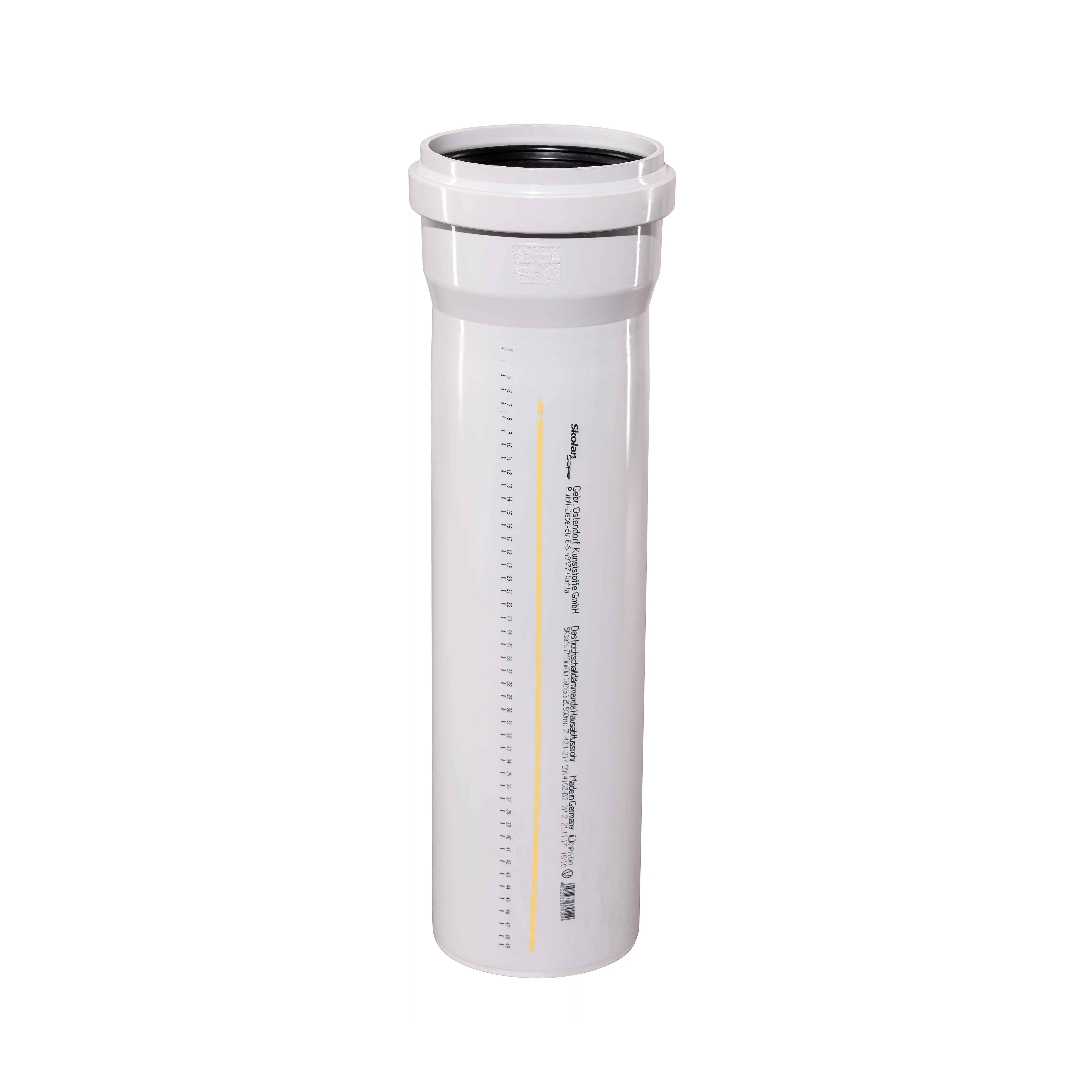

Трубы и фитинги
Долговечная маркировка с обозначением производителя, условного диаметра, стандарта (DIN EN 1451-1), даты изготовления (на фитингах дополнительно указываются углы наклона), на трубах нанесена сантиметровая линейка.

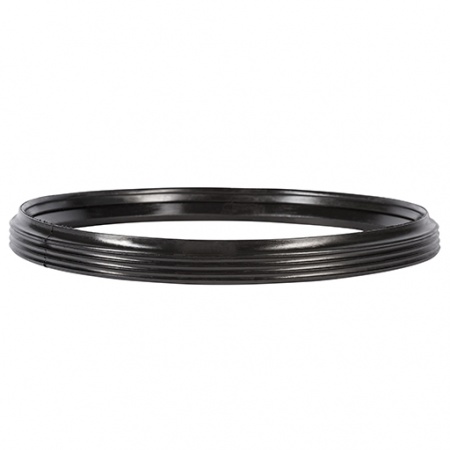

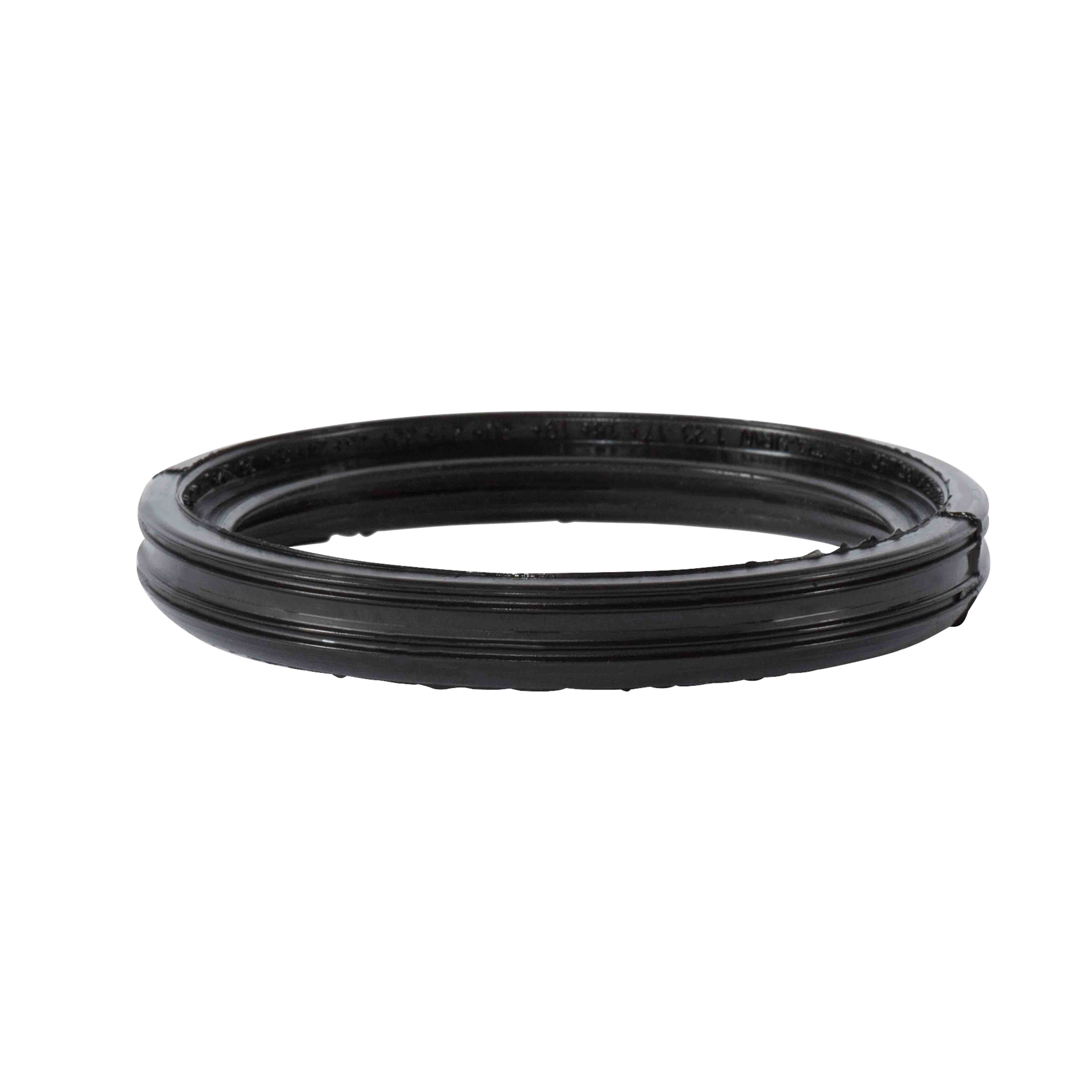

Уплотнительные кольца
Фирменный знак производителя уплотнения, условный диаметр, обозначение стандарта (DIN EN 681), дата изготовления, номер пресс-формы и ее гнезда.
Соединение: Соединение осуществляется вставкой гладкого конца трубы в раструб с установленным на заводе, запатентованным уплотнительным кольцом.
Требования к качеству: изготавливается по DIN EN 1451-1 и DIN 19560-10
Условные диаметры: 50, 75, 90, 110, 125, 160 и 200 мм.
Сопутствующая документация:
a) Инструкция по прокладке труб, KRV e.V., Бонн
б) Перечень механических и термических характеристик
Инструкция по монтажу
Характеристика Feature |
Единица измерения Unit |
Значение Value |
|
Плотность Mass density |
г/см3 | g/сm3 | 1.6 |
Ударная прочность Impact strength |
% | % | 50% |
Прочность на разрыв Tensile at break |
Н/мм2 | N/mm2 | 20 |
Е-модуль E-Modul | Н/мм2 | N/mm2 | 3800 |
Коэффициент линейного расширения Linear expansion coefficient |
мм/мК | mm/mK | 0,09 |
Химическая стойкость Chemical resistance |
pH | pH | 2-12 |
DN | d1 | s (мм) | D (мм) | t (мм) |
50* | 58 | 4,0 | 76 | 55 |
75* | 78 | 4,5 | 97 | 61 |
90 | 90 | 4,5 | 110 | 55 |
110 | 110 | 5,3 | 132 | 76 |
125* | 135 | 5,3 | 158 | 61 |
160 | 160 | 5,3 | 185 | 64 |
200 | 200 | 6,2 | 234 | 123 |

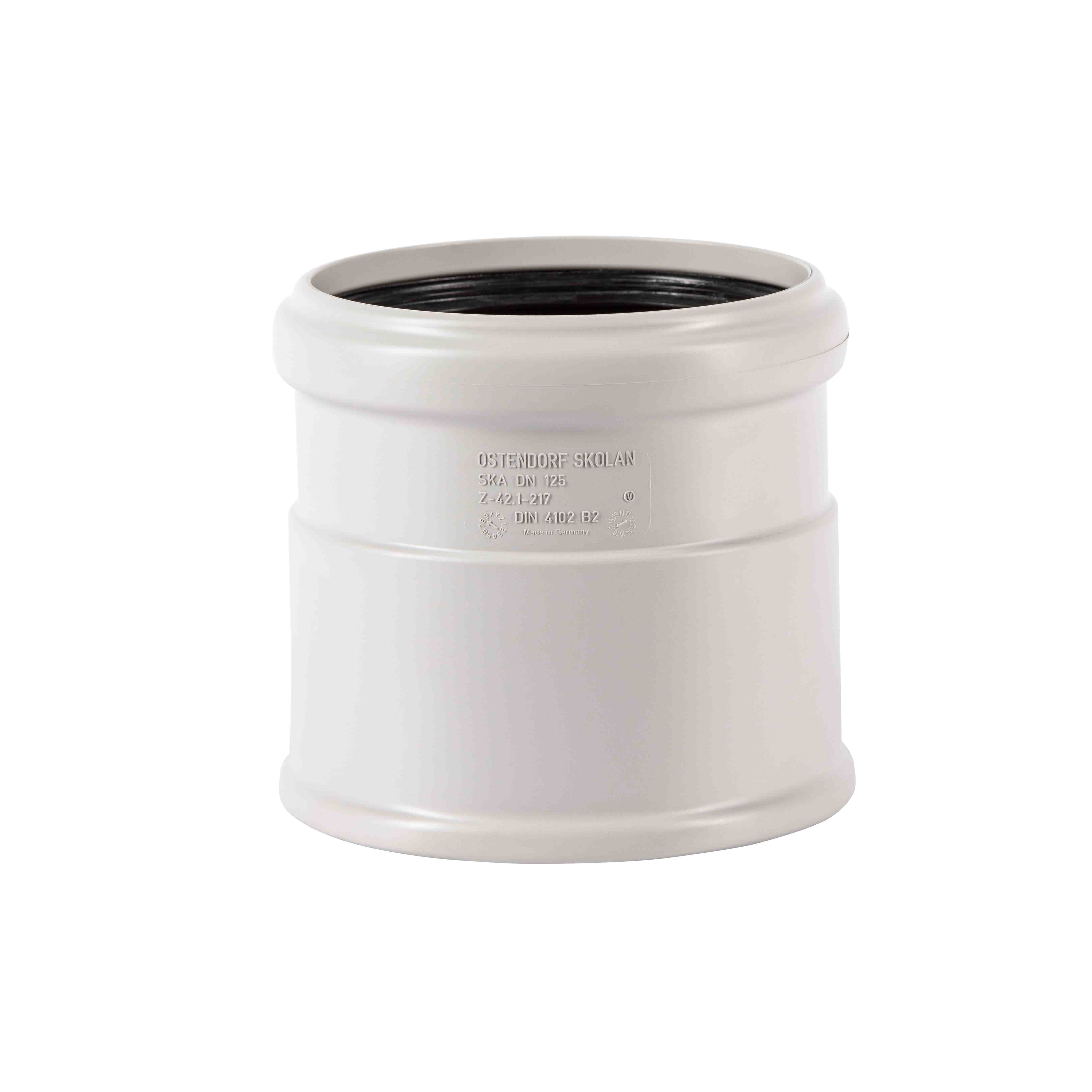

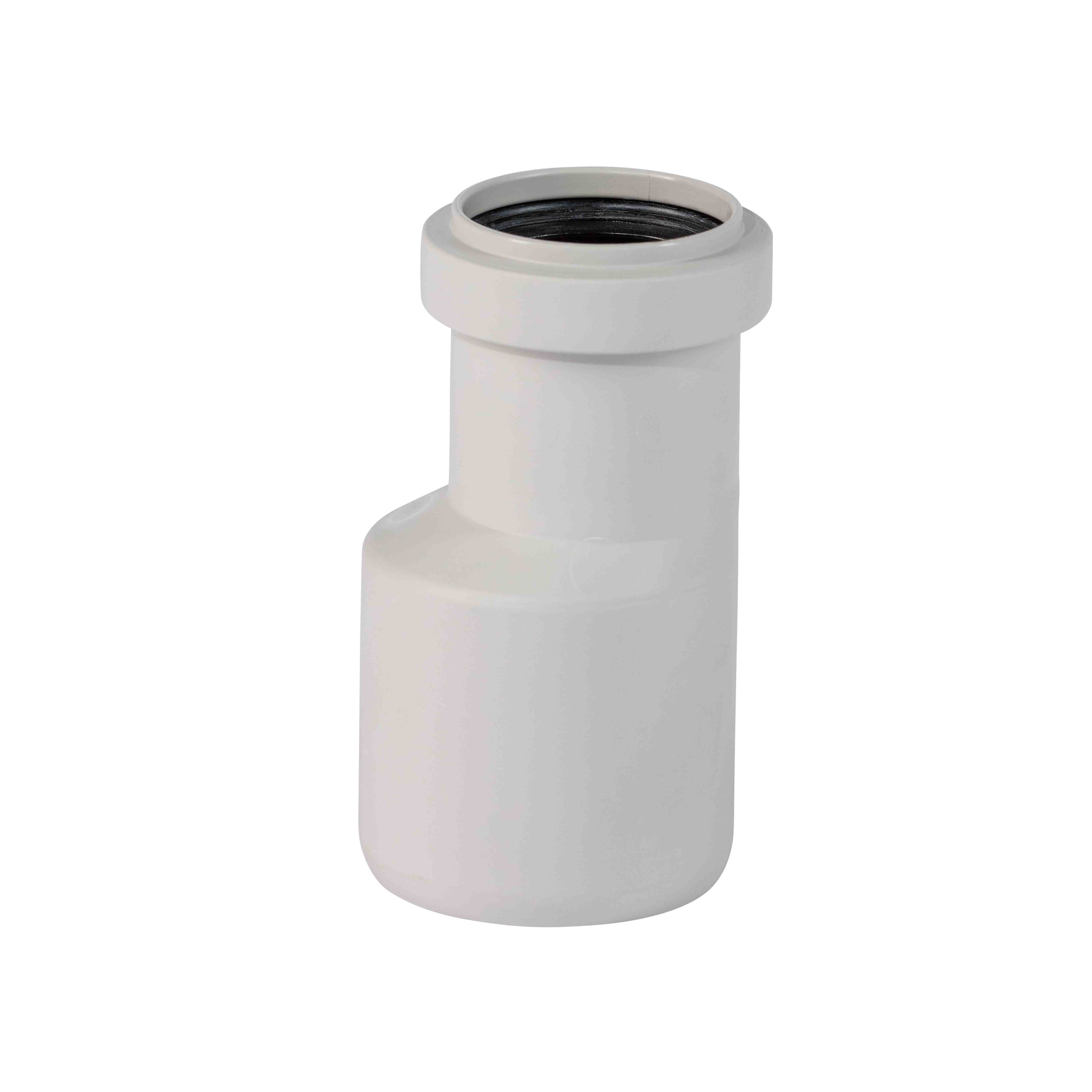

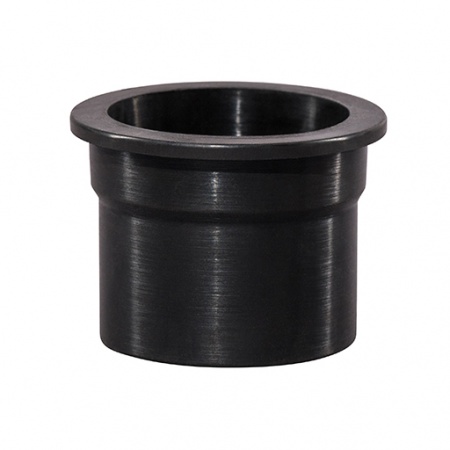

* для перехода с DN 50, 75, 125 системы Skolan Safe на DN 50, 75, 125 системы HT необходимы Переходы SK (арт.910833, 333820, 336820)
