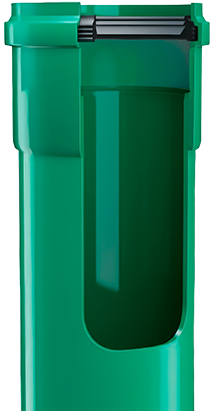

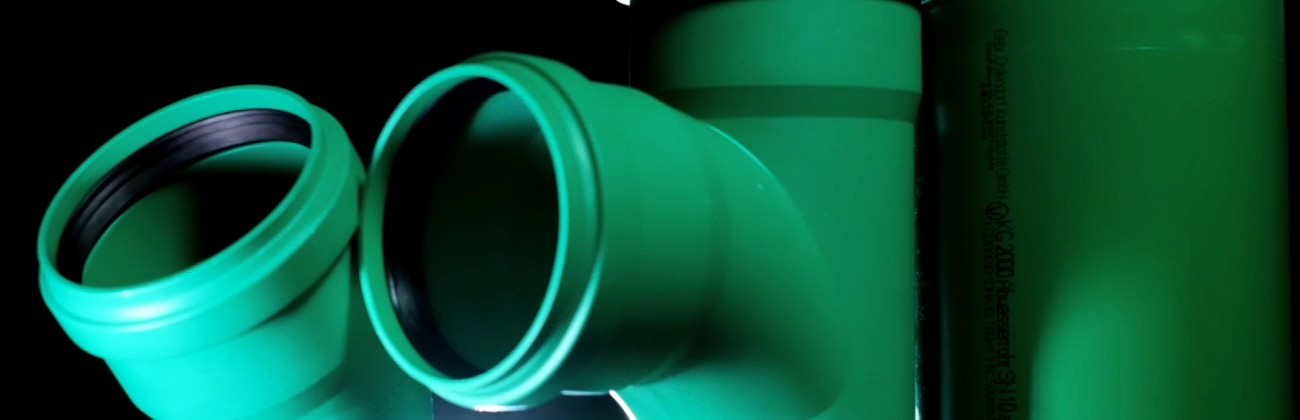

Ostendorf KG2000. Усиленная канализация из минерализованного полипропилена

Система Ostendorf KG2000 (PP-MD) – SN10 и SN16 / 3Атм

для усиленной канализации

Канализационные трубы и фасонные части KG 2000 изготавливаются из полипропилена (PP). Отличаются гладкой однородной стенкой с высокой кольцевой жесткостью, что делает их пригодными для прокладки в земле в местах с повышенным пиковым давлением, например, на проезжих частях скоростных шоссе, на экстремальной глубине и в областях с высоким уровнем грунтовых вод. Благодаря утолщенной однородной стенке труб и фасонных частей KG 2000 значение их кольцевой жесткости равно SN10 / SN16.

Материал: Минерализованный полипропилен (PP-MD)

Цвет: Майская зелень RAL 6017.

Уплотнения: Трёхлепестковое SBR Запатентованное тройное уплотнение

Химическая стойкость: Применяется для агрессивных сред в диапазоне от pH 2 до pH 12

Торговое наименование: Ostendorf KG2000

Выдерживаемое давление системы: 3 Атм.

Выдерживаемая температура стоков: 90 градусов

Область применения:
Подземные канализационные каналы и трубопроводы с повышенными нагрузками
Ливневая напорная канализация внутри зданий
Водоотвод с плоских крыш

Кольцевая жесткость: SN10 и SN16

Срок службы: до 100 лет.

Маркировка:
Трубы и фитинги
Долговечная маркировка с обозначением производителя, условного диаметра, стандарта (DIN EN 1451-1), даты изготовления (на фитингах дополнительно указываются углы наклона), на трубах нанесена сантиметровая линейка.
Уплотнительные кольца
Фирменный знак производителя уплотнения, условный диаметр, обозначение стандарта (DIN EN 681), дата изготовления, номер пресс-формы и ее гнезда.

Структура трубы: Сплошная стенка

Соединение: Соединение осуществляется вставкой гладкого конца трубы в раструб с установленным на заводе, запатентованным уплотнительным кольцом.

Требования к качеству: изготовлены по DIN EN 14758

Условные диаметры: 110, 125, 160, 200, 250, 315, 400, 500 и 630 мм.

Сопутствующая документация:
a) Инструкция по прокладке труб, KRV e.V., Бонн
б) Перечень механических и термических характеристик
Инструкция по монтажу


Характеристика
Feature
Единица измерения
Unit
Значение
Value
Кольцевая жесткость по DIN EN ISO 9969
Ring stiffnes
кН/м2 kN/m2 ˃ 10
Краткосрочный Е-модуль
Short-term E-module
Н/мм2 N/mm2 2500
Долгосрочный Е-модуль
Long-term E-module
Н/мм2 N/mm2 450
Краткосрочная прочность на изгиб
Short-term durability on a bend
Н/мм2 N/mm2 29
Долгосрочная прочность на изгиб
Long-term durability on a bend
Н/мм2 N/mm2 17
Коэффициент линейного расширения
Linear expansion coefficient
мм/мК mm/mK ≈ 0.08
Теплопроводность
Heat conductivity
Вт/(м*К) W/(m*K) ≈ 0.04
Сопротивление поверхности
Surface resistance
˃ 1011
Химическая стойкость
Chemical resistance
pH pH 2-12

DN (OD) s (мм) SN 10 s (мм)  SN 16 D (мм)  SN 10 D (мм)  SN 16 t (мм)
110 3,4 4,2 128,4 130,0 72
125 3,9 4,8 146,0 147,8 80
160 4,9 6,2 186,6 189,2 95
200 6,2 7,7 236,0 239,0 123
250 7,7 9,6 287,2 291,0 133
315 9,7 12,1 358,8 363,6 155
400 12,3 15,3 455,0 461,0 180
500 15,3 19,1 565,0 572,6 205
630 19,3 24,1 700 700 250
