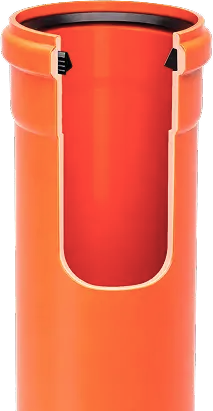

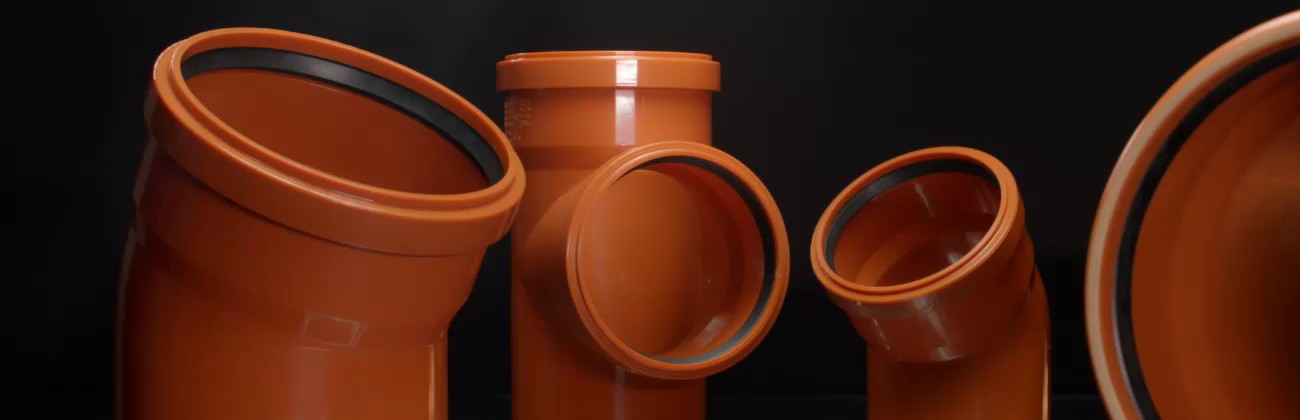

Ostendorf KG. Наружная канализация из непластифицированного поливинилхлорида

Система Ostendorf KG (PVC) - SN4 и SN8

для наружной канализации

Система KG производится на основе непластифицированного поливинилхлорида (PVC-U). Благодаря этому, внутренняя стенка канализационных труб является безупречно гладкой, стойкой к абразии, внешний слой отличается выносливостью, устойчивостью ко всем материалам, которые обычно используются для обсыпки трубопровода, а гибкая сердцевина прекрасно переносит давление грунта и колесную нагрузку.

Материал: непластифицированный Поливинилхлорид (ПВХ)

Цвет: Оранжево-коричневый RAL 8023.

Уплотнения: Однолепестковое SBR

Химическая стойкость: Применяется для агрессивных сред в диапазоне от pH 2 до pH 12

Торговое наименование: Ostendorf KG

Выдерживаемое давление системы: 0,5 Атм.

Выдерживаемая температура стоков: 50 градусов

Область применения: Подземные канализационные каналы и трубопроводы
Ливневая безнапорная подземная канализация

Кольцевая жесткость: SN4 и SN8

Срок службы: более 50 лет.

Структура трубы: Структурированная стенка

Маркировка:
Трубы и фитинги
Долговечная маркировка с обозначением производителя, условного диаметра, стандарта (DIN EN 1451-1), даты изготовления (на фитингах дополнительно указываются углы наклона).
Уплотнительные кольца
Фирменный знак производителя уплотнения, условный диаметр, обозначение стандарта (DIN EN 681), дата изготовления, номер пресс-формы и ее гнезда.

Соединение: Соединение: Соединение осуществляется вставкой гладкого конца трубы в раструб с установленным на заводе, запатентованным уплотнительным кольцом.

Требования к качеству: изготовлены по DIN EN 13476-2 и DIN EN 1401

Условные диаметры: 110, 125, 160, 200, 250, 315, 400 и 500 мм.

Сопутствующая документация:
a) Инструкция по прокладке труб, KRV e.V., Бонн
б) Перечень механических и термических характеристикИнструкция по монтажу


Характеристика
Feature
Единица измерения
Unit
Значение
Value
Плотность
Mass density
г/см3 g/сm3 1.39-1.40
Ударная вязкость
Impact strength width notch
кДж/м2 кJ/m2 3-4
Предел прочности при изгибе
Proof stress at bands
Н/мм2 N/mm2 95
Предел текучести
Simple uniaxial tension
Н/мм2 N/mm2 50-60
Модуль упругости
Coefficient elasticity
Н/мм2 N/mm2 ≥ 3000
Точка размягчения
Softening point
K K 356
Коэффициент теплопроводности
Heat conduction coefficient
Вт/(м*K) W/(m*K) 0.15
Коэффициент линейного расширения
Linear expansion coefficient
K-1 K-1 8.0*10-5
Водопоглощение
Water absorption capacity
мг/см2 mg/сm2 ˂ 4

DN

s (мм)

SN 4

s (мм)

SN 8

D (мм)

SN 4

D (мм)

SN 8

t (мм)
110 3,2 3,2 127 127,0 66
125 3,2 - 144 - 68
160 4,0 4,7 182 183,4 84
200 4,9 5,9 225 227,0 106
250 6,2 7,3 287 289,2 128
315 7,7 9,2 355 358,0 162
400 9,8 11,7 445 448,8 194
500 12,3 14,6 567 571,6 219
